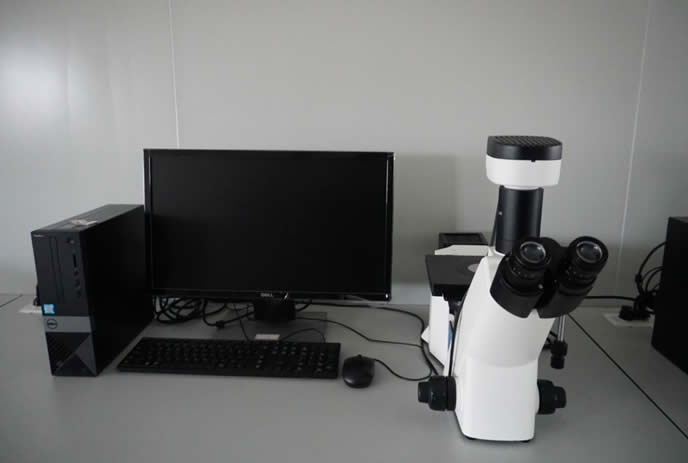

倒置金相显微镜

设备名称：倒置金相显微镜

设备厂家、型号：MDS400

负责教师：赵丹   联系方式：化材楼C336   电话：020-31137963

功能指标：

倒置金相显微镜主要用于鉴别和分析现金属内部结构组织

技术指标：

1、总放大倍数:50X-1000x

2、光学系统:新全平场OTICS远色差校正光学系统

3、镜体:平台固定式─体化机架，

4、目镜:大视野、高远点目镜WF10X/22(视场数)，目镜自带调焦功能，目镜固定在目镜筒上

5、物镜:长工作距离平场半复消色差物镜

LPL5X   LPL 10X   LPL 20X   LPL 50X   LPL100X

长工作距离平场暗场物镜选配

6、粗微调∶粗微调同轴，配有限位装置和锁紧装置，调焦行程10mm，细调刻度0.002mm，低位手轮操作

7、镜筒:较链式三目镜筒，一个三目头可同时进行0/100和20/80两档转换，45°倾斜，瞳距48-76mm,20%观察观察，80%摄像摄影，可同步进行观察和照相;

8、物镜转换器:5孔，滚珠轴承内定位，有防霉装置;

9、载物台:三层机械移动载物台，钢丝传动，电动接口，面积210x180mm，移动范围50x50mm

10、偏光装置:起偏检偏装置;国产倒置金相显微镜MDS400

11.选配暗场装置:大数字孔径暗场物镜—套，聚光镜

注意事项：

 1、软件其他设置无需更改， 请注意曝光时间不要勾选自动， 手动曝光时间60mS 以内， 若亮度过暗请调节显微镜光源。 若图像与目测有差异， 请点击白平
衡默认再点击自动白平衡

2、关机时调节粗调焦手轮降至最低，，将物镜转换到最低倍（5X），调节光源亮度至最低

仪器地点：

 化学材料综合楼C252

备注：
