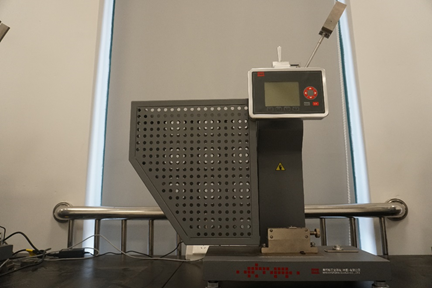

摆锤冲击试验机

设备名称：摆锤冲击试验机

设备厂家、型号： ZBC8400-B

负责教师：褚老师   联系方式：化材楼C334 电话：020-31137963

功能指标：

可对塑料、薄膜、纸张、复合膜材、金属箔片等材料抗摆锤冲击性能的精确测定。

技术指标：

1、最大冲击能量：简支梁4J、悬臂梁4J

2、摆锤预扬角：150º

3、角度分辨率：0.045º

4、简支梁技术参数：

4.1、冲击速度：2.9m/s

4.4.2、摆轴中心至试样中心的距离：230㎜

4.4.3、刀刃夹角：30°

4.4.4、刀刃圆角半径：2㎜

4.4.5、支座圆角半径：1㎜

4.4.6、支座前角：5°

4.4.7、支座后角：10°

4.4.8、支座跨距：40㎜ 60mm 62mm 70mm                                      5、悬臂梁技术参数：

5.1、冲击速度：3.5m/s

5.2、摆轴中心至试样中心的距离：335㎜

5.3、刀刃夹角：75°

5.4、刀刃圆角半径：0.8㎜

5.5、刀刃前角：5°

5.6、刀刃后角：10°

5.7、刀刃中心距钳口上表面：22±0.2㎜

注意事项：

调整摆锤正确并紧固，防止摆杆弯曲变形

仪器地点：

化学材料综合楼C106

备注：

---
